In-Line Geometrieprüfung vom Klima-, Kühlmittel- und Ölleitungen sowie Anbaukomponenten

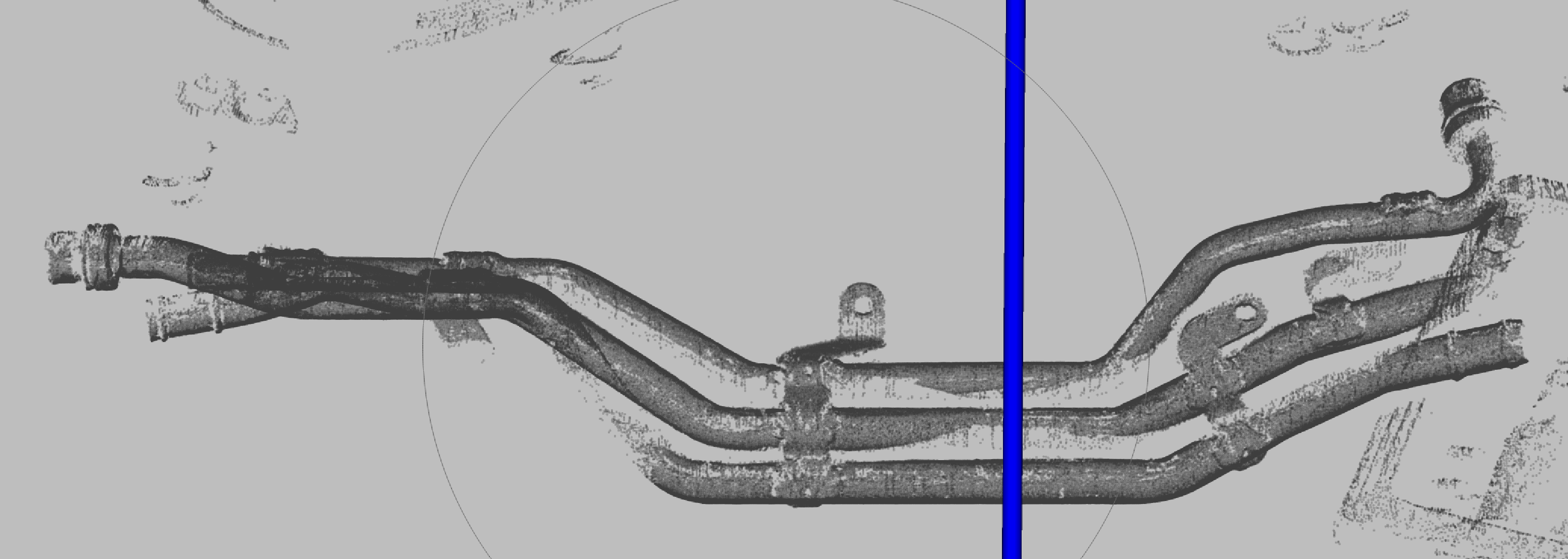

Mit einem speziellen Kamerasystem, das ausschließlich mit sichtbarem Licht arbeitet, kann die 3D-Oberfläche eines Bauteils im Sekundentakt erfasst werden.

Innerhalb von Millisekunden werden die Daten durch das JL Tube verarbeitet, und ein Ist-Soll-Vergleich Ihrer Form- und Lagetoleranzen wird für das gesamte Bauteil durchgeführt.

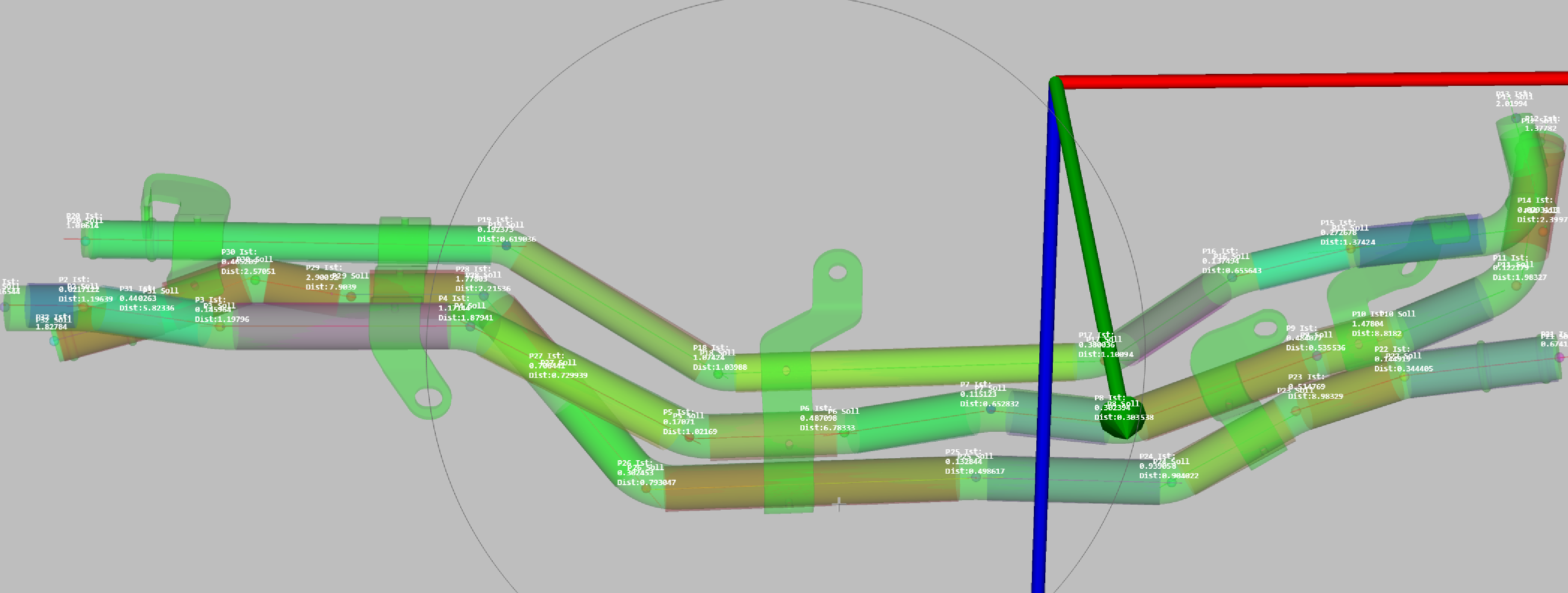

Auch die Position der Anschlussstützen kann relativ zum Rohrverlauf und zu den Anbauelementen (z. B. Ventile, Sensorik, T-Stücke, Dämpfer, Clips, Etiketten etc.) berechnet werden. Das Ergebnis wird dabei mit den Bemaßungen des Koordinatensystems in der Konstruktionszeichnung Ihres Kunden in Einklang gebracht.

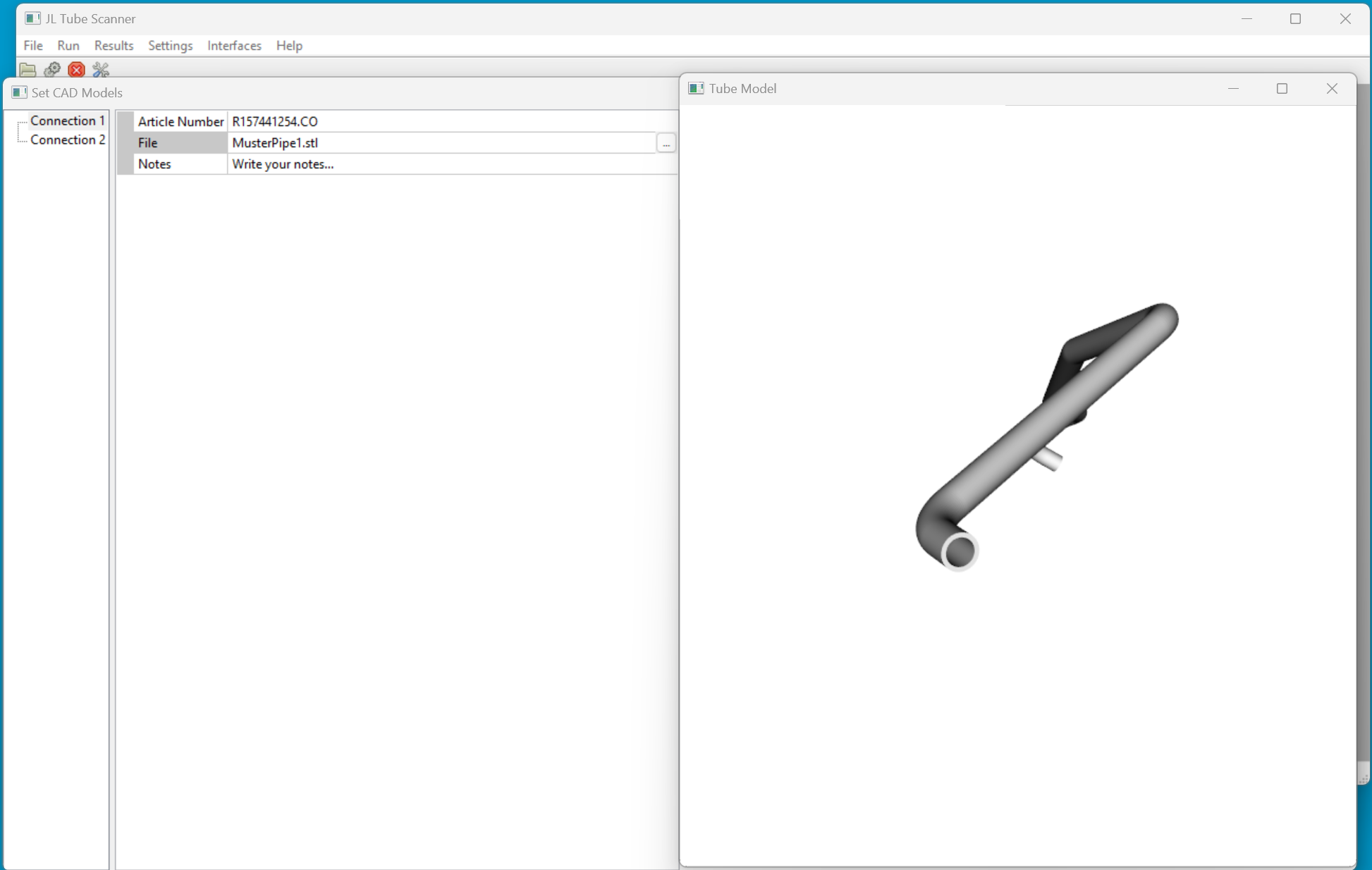

Mit der grafischen Benutzeroberfläche von JL-Automation können Sie die Sollwerte und Toleranzen des Rohrverlaufs sowie die Sollposition der montierten Elemente konfigurieren.

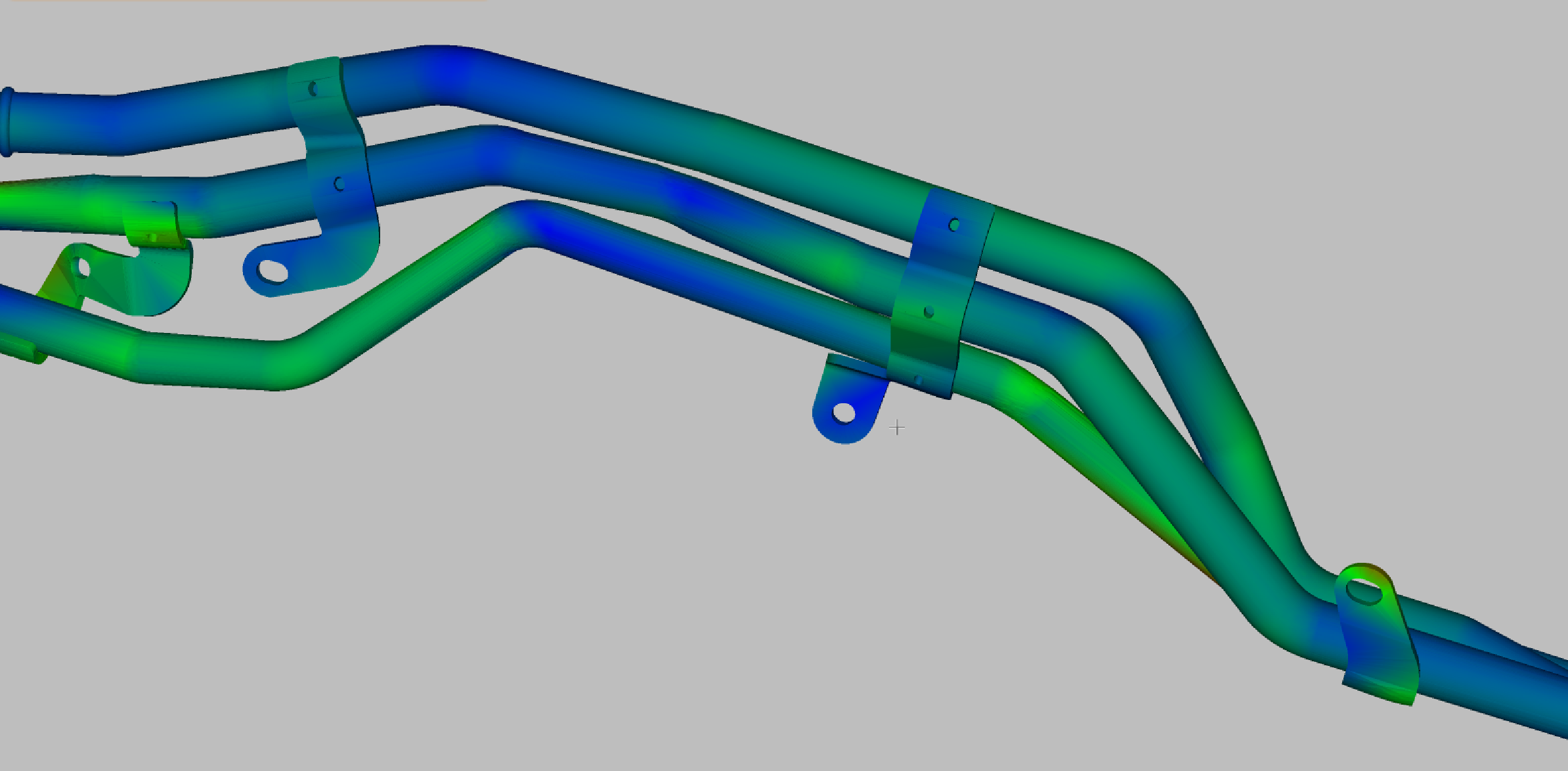

Das System liefert Ihnen für jede Messung die XYZ-Abweichungswerte zwischen Soll- und Istwert.

Zusätzlich erhalten Sie ein Messprotokoll, das Sie für Ihre Dokumentation ausdrucken können.
